CD60启动电容

CD60启动电容 HF-21

产品介绍

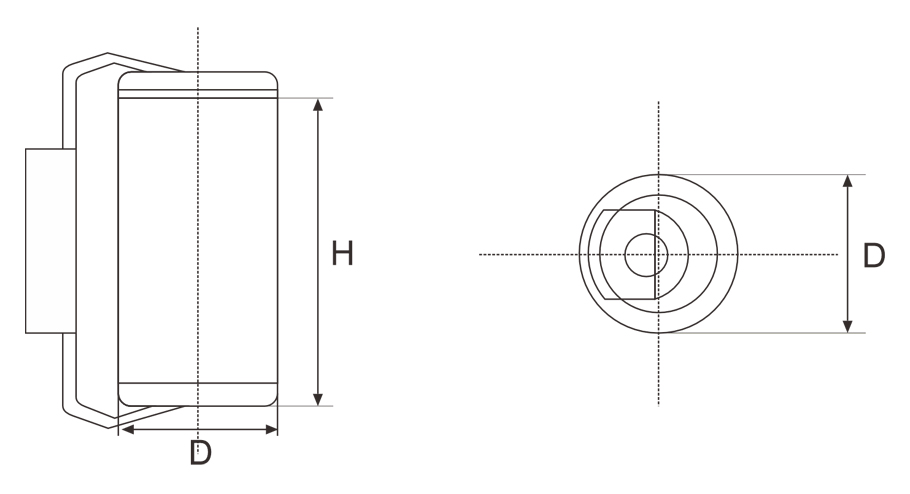

特点及用途：		CD60外形尺寸						mm
本产品用铝箔、电解纸多层叠加工艺，采用全自动卷绕机紧密卷绕而成，真空浸渍芯子、经多工序严格管控后，用胶木壳与橡胶盖组装后用卡簧压紧构成一个电解电容器，具有体积小、容量大、适用范围广、可靠性高的电解电容器。		容量uF	125VAC		200/250VAC		300/330VAC
		容量uF	D±1	H±2	D±1	H±2	D±1	H±2
		50	36	70	36	70	36	85
		60	36	70	36	70	36	85
		75	36	70	36	70	36	85
		85	36	70	36	70	36	85
		100	36	70	36	85	46	85
广泛用于频率为50Hz/60Hz交流单相电动机起动，以帮助电机起动并改善在运行状况下的转矩的电力电容器。		120	36	70	36	85	46	85
		150	36	70	36	85	46	85
		180	36	70	36	85	46	85
		200	36	70	36	85	46	85
		220	36	70	36	85	46	85
		250	36	70	36	85	46	85
技术要求		300	36	70	36	85	46	85
技术要求		350	36	70	46	85	46	111
引用标准	GB/T3667.2-2016	400	36	70	46	85	46	111
引用标准	GB/T3667.2-2016	450	36	70	46	85	46	111
气候类别	10/55/21	500	36	85	46	85	46	111
气候类别	10/55/21	550	36	85	46	85	46	111
额定电压	125VAC、200/250VAC、300/330VAC	600	36	85	46	85	46	111
额定电压	125VAC、200/250VAC、300/330VAC	700	46	85	46	111	52	111
电容量范围	50-1500uF	800	46	85	46	111	52	111
电容量范围	50-1500uF	900	46	85	46	111	52	111
电容量允许偏差值	±15%;-10～+20%	1000	46	85	52	111	52	111
电容量允许偏差值	±15%;-10～+20%	1100	46	85	52	111	52	111
损耗角正切值	tgδ≤0.15(100Hz、20℃）	1200	46	85	52	111	52	111
损耗角正切值	tgδ≤0.15(100Hz、20℃）	1300	46	111	52	111
试验电压	端子间：1.2UN(2s)	1400	46	111	52	111
试验电压	端子间：1.2UN(2s)	1500	46	111	52	111
引出方式	胶木壳式+安装支架
引出方式	胶木壳式+安装支架	注：特殊尺寸按照客户要求
