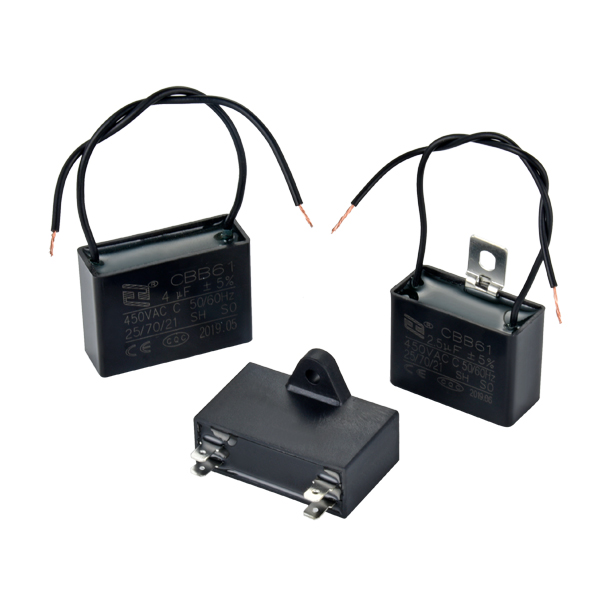

CBB61风扇电容

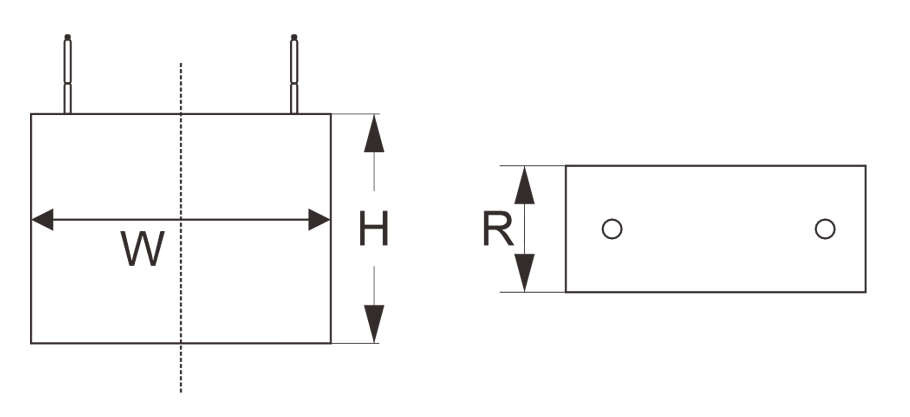

特点及用途: | CBB61外形尺寸 | mm | ||||||||||
本产品用聚丙烯薄膜做介质,采用锌铝边缘加厚真空蒸镀技术,全自动卷绕机紧密卷绕,ABS塑料外壳,环氧树脂灌封,具有良好的密封性、损耗小、自愈性能好、绝缘性能好、内部温升小、使用性能稳定、寿命长。 | 容量uF | 250/300VAC | 370/400VAC | 450VAC | ||||||||
D±1 | W±1 | H±1 | D±1 | W±1 | H±1 | D±1 | W±1 | H±1 | ||||
1 | 32 | 10 | 20 | 36 | 10 | 20 | 36 | 10 | 20 | |||
1.2 | 32 | 10 | 20 | 36 | 11 | 22 | 36 | 11 | 22 | |||
1.5 | 32 | 10 | 20 | 36 | 12 | 22 | 36 | 12 | 22 | |||
2 | 32 | 11 | 22 | 37 | 13 | 22 | 37 | 13.5 | 24 | |||
2.5 | 36 | 11 | 22 | 37 | 15 | 25 | 37 | 15 | 25 | |||
广泛用于频率为50Hz/60Hz交流单相电动机起动和运转,如;鼓风机、洗衣机、清洗机、电风扇等等 | 3 | 36 | 12 | 22 | 37 | 16 | 26 | 37 | 17 | 28 | ||
3.5 | 37 | 13.5 | 24 | 37 | 17 | 28 | 37 | 17 | 28 | |||
4 | 37 | 15 | 25 | 38 | 18.5 | 29 | 38 | 19 | 31 | |||
4.5 | 37 | 16 | 26 | 47 | 17 | 28 | 47 | 17 | 31 | |||
5 | 37 | 17 | 28 | 47 | 17 | 31 | 47 | 17 | 31 | |||
6 | 37 | 18.5 | 29 | 47 | 19 | 31 | 47 | 19 | 31 | |||
7 | 38 | 19 | 31 | 48 | 20.5 | 33 | 48 | 20.5 | 33 | |||
8 | 47 | 17 | 28 | 48 | 20.5 | 33 | 48 | 20.5 | 35 | |||
9 | 47 | 17 | 31 | 48 | 23 | 35 | 48 | 23 | 35 | |||
技术要求 | 10 | 48 | 19 | 31 | 48 | 23 | 35 | 48 | 23 | 35 | ||
12 | 48 | 20.5 | 33 | 48 | 25 | 35 | 48 | 25 | 35 | |||
引用标准 | GB/T3667.1-2016 | 15 | 48 | 25 | 35 | 48 | 30 | 40 | 58 | 26 | 38 | |
16 | 48 | 26 | 38 | 58 | 26 | 38 | 58 | 28 | 40 | |||
气候类别 | 25/70/21、40/85/21 | 18 | 48 | 28 | 40 | 58 | 28 | 40 | 58 | 30 | 40 | |
20 | 48 | 30 | 40 | 58 | 30 | 40 | 58 | 30 | 40 | |||
安全防护等级 | S0 | 22 | 48 | 32 | 43 | 60 | 32 | 43 | 60 | 32 | 43 | |
25 | 58 | 26 | 38 | 68 | 30 | 40 | 68 | 30 | 40 | |||
额定电压 | 250/300VAC、320/370VAC、400/450VAC | 30 | 58 | 30 | 40 | 70 | 38 | 52 | 70 | 38 | 52 | |
电容量范围 | 1-30uF | 注:特殊尺寸按照客户要求 | ||||||||||
电容量允许偏差值 | △C:±5% | |||||||||||
试验电压 | 端子间:2UN(2s) | |||||||||||
最高工作电压 | 1.1UN下长期运行 | |||||||||||
最高工作电流 | 1.3In下长期运行 | |||||||||||
引出方式 | CBB61引线、插片式 | |||||||||||
